紅石電路(Redstone circuits)為玩家建造起來可以用於控制或啟動其他機械的結構。

電路本身既可以被設計為用於響應玩家的手動啟動,也可以讓其自動工作——或是反覆輸出信號,或是響應非玩家引發的變化,例如生物移動、物品掉落、植物生長、日夜更替等等。Minecraft中能夠被紅石控制的機械類別幾乎覆蓋了你能夠想象到的極限,小到最簡單的機械(如自動門與光開關),大到占地巨大的電梯、自動農場、小遊戲平台,甚至遊戲內建的計算機。了解如何構建和使用紅石電路及其可控制的機制能極大地增加Minecraft中可遊玩的範圍。

紅石結構的主題非常廣泛,因為你可以創建多種紅石電路。本條目不僅僅是紅石結構的一個概述。您可以點擊各章節的主條目查看詳細信息。

基本概念[編輯 | 編輯原始碼]

在描述能夠建造紅石電路的方塊以及可建的電路種類之前,您需要對一些基本概念有所認知。

紅石元件[編輯 | 編輯原始碼]

紅石元件是在紅石電路裡具有一定使用目的的方塊,大致分為三個大類。

由於紅石火把、紅石粉、紅石中繼器、紅石比較器這四個方塊既可以被啟動,又可以啟動其他元件,因此也可單獨劃分為一類,稱為紅石元器件

位置[編輯 | 編輯原始碼]

毗鄰方塊
以曼哈頓距離度量的「兩格以內」範圍

一個方塊占據一個正方體的空間,正方體有6個面。也就是說與一個方塊的六個面直接接觸的方塊有6個,稱之為「與該方塊毗鄰的方塊」,簡稱毗鄰(Adjacent Blocks)

一個方塊的毗鄰和毗鄰的毗鄰(即與這個方塊的曼哈頓距離為兩格以內),通稱為這個方塊的二階毗鄰。一個方塊的二階毗鄰共有24個方塊。

四周一般指的是與該方塊東西南北四個面相接觸的4個方塊。

紅石線、紅石火把等方塊需要附着在其他方塊上,一旦所附着的方塊被破壞,它本身也會掉落。它們所附着的方塊簡稱為它們的附着

一些電源和傳輸元件有它的指向。中繼器、比較器的指向就是輸出端所朝向的方塊,紅石火把的指向是正上方的那一個方塊,紅石粉的指向通常與它的材質的朝向相同,但也有特殊情況。

電路與機械[編輯 | 編輯原始碼]

兩個術語通常都用於指包含紅石元件的結構,但兩者一般還是有明顯區別的:

  • 電路(circuit)為處理信號的結構(產生,傳輸,修改,組合等)。
  • 機械(mechanism),會對環境產生影響(移動方塊,開門,改變光照強度,播放聲音等)。

所有機械一定包含電路,因此也可稱為機械電路。但電路本身是不會對環境產生影響的(除了紅石火把等產生的光,或活塞作為電路組成成分之一時造成的推拉方塊的副效果)。複雜的電路還可以細分為數字電路和模擬電路。

信號與脈衝[編輯 | 編輯原始碼]

紅石電路能夠產生信號——「有/無信號」時稱為「1/0」、「真/假」或「高電平/低電平」。

上邊沿/上升沿指紅石信號由無到有的變化瞬間;下邊沿/下降沿指紅石信號由有到無的變化瞬間。

相(Phase)代表相位,指邏輯代數中的「相同」與「相反」(例如「1」與「0」互為反相)。

當信號出現一個較為短暫的「0-1-0」過程,該過程通常被稱為脈衝(或正脈衝。「1-0-1」的過程被稱為負脈衝)。脈衝持續的時間長度被稱為脈衝的長度。另見#脈衝電路

信號強度[編輯 | 編輯原始碼]

信號強度為0到15的整數。紅石線能向相鄰的紅石線傳導信號,但每傳導1格,信號強度就降低1。因此,連續的紅石線最遠能將信號傳到15格遠。為了傳輸更遠,你可以使用紅石比較器來保持信號強度或使用紅石中繼器將信號強度加至15。

信號強度只會因為紅石線之間的直接傳導而衰減,但也可以通過測重壓力板、陽光探測器或紅石比較器直接控制輸出不同的信號強度。

紅石比較器實際上可以接受和輸出超過15強度的信號。如指令方塊的成功次數超過15或容器內的物品超過堆疊限制,紅石比較器會把它們作為強度超過15的信號進行比較或作差後輸出。

充能[編輯 | 編輯原始碼]

參見:充能與啟動

部分方塊能夠被充能及解除充能。當紅石信號作用於一個方塊時,如果這個方塊毗鄰的所有機械元件都可以被啟動,那麼這個方塊就被稱為實體方塊,這個行為被稱為充能。被充能的方塊叫做充能方塊。實體方塊通常都是不透明方塊。

強充能與弱充能[編輯 | 編輯原始碼]

充能又分為強充能和弱充能:

  • 強充能的方塊可以啟動毗鄰的紅石線。實體方塊可以被電源及中繼器、比較器強充能。被強充能的方塊所表現性質和紅石方塊大體相同,但是紅石方塊可以改變紅石線的形狀和指向,而強充能方塊不能。
  • 當實體方塊僅被紅石線充能,我們稱這個方塊被弱充能。弱充能的方塊無法啟動毗鄰的紅石線。

充能方塊不能去充能其他方塊,只有電源和傳輸元件才可以去充能一個方塊。

充能等級[編輯 | 編輯原始碼]

使用多少信號強度的信號去充能一個方塊,我們就說這個方塊有多少充能等級。被強充能的方塊有多少充能等級,就可以啟動毗鄰的紅石粉至多少信號強度。充能等級的大小與充能的強弱完全無關。

啟動[編輯 | 編輯原始碼]

紅石燈的啟動

機械元件和紅石元器件可被電源、充能方塊和傳輸元件以特定的方式啟動,引發機械元件和紅石元器件的反應(如推動方塊,開門,紅石火把熄滅等)。

有些機械元件只會在啟動時有所反應,直到撤銷啟動並再啟動之前都不會再有所反應(如指令方塊執行指令,投擲器與發射器發射物品,音階盒播放一個音符)。其他機械元件會在啟動時始終保持狀態,直到撤銷啟動(紅石燈保持點亮,門保持開啟,漏斗保持不工作狀態,活塞保持伸出等)。

其中所有機械元件都可以被下列方塊啟動:

  • 毗鄰的,處於開啟狀態的電源
例外:紅石火把不會啟動其附着的機械元件,偵測器不會啟動除其指向以外的方塊,活塞不會被其活塞臂朝向的電源啟動
  • 毗鄰的充能方塊(強充能與弱充能均可)
  • 指向該機械元件的、輸出信號的紅石比較器紅石中繼器
  • 指向在該機械元件的、啟動的紅石粉,包括附着其上的紅石粉和毗鄰的點狀紅石粉。(毗鄰的,但未指向機械元件的紅石粉不會啟動機械元件)
半連接方式啟動——活塞也可以被能夠啟動活塞之上空間的東西啟動。請注意,最左側的夠活塞並未被半連接啟動,因為紅石粉沒有直接指向活塞上方的方塊,因此無法啟動該活塞

部分機械元件可以用其他方式啟動:

  • Java版中,發射器投擲器活塞可以被以下方式啟動:即如果上述4種方式作用於該機械元件正上方的那個方塊(無論是何種方塊,即使是空氣也無妨),該機械元件也會被啟動。正如門的下半部分那樣。這種情況也可以表述為:該元件可以被斜上方或上方2格的方塊啟動。右圖即為這類啟動方式的例子。 這種方式被稱為半連接
  • 占2格空間,啟動任意一半門,另一半也會被啟動。

充能與啟動[編輯 | 編輯原始碼]

充能與啟動 — 上方的紅石燈既被「啟動」(因此紅石燈點亮),也被「充能」(因此毗鄰中繼器被啟動),但下方紅石燈只是被「啟動」,並未被「充能」

對於屬於實體方塊的機械元件(包括指令方塊投擲器發射器音階盒紅石燈),既可以被充能也可以被啟動。因此區分它們是被啟動還是被充能相當重要:

  • 如果機械元件能夠啟動毗鄰的紅石元器件和機械元件,那麼它就被充能了。
  • 如果機械元件本身作出了一定的反應,那麼它就被啟動了。

機械元件只要被充能就一定也會被啟動,但被啟動並不會一定會被充能(如被毗鄰的充能方塊啟動)。

透明的機械元件(門、柵欄門、活塞、漏斗、鐵軌、地板門)可被啟動並作出反應,但因為不具備實體方塊的性質而無法被充能。

方塊更新[編輯 | 編輯原始碼]

當電路的一個方塊發生狀態的改變時,該改變會引起周圍方塊的方塊更新

單次方塊更新會使得其他紅石元件得到「附近發生變化」的提示,以檢測自身是否應該發生變化——但並非所有方塊更新都會導致變化。如果發生了變化,將會引起又一次的方塊更新。如果這些變化中的每一個都可以在其周圍方塊中產生其他變化,這將會是個連鎖反應。

充能並非遊戲本身的機制,因此,不管是否被充能或解除充能都不能產生方塊更新。方塊更新會一次性更新紅石元件周圍的足夠的方塊以更新周圍的其他紅石元件(例如,壓力板更新其毗鄰及其附着的毗鄰)。

除了方塊更新之外,紅石比較器還可以通過其後方兩格內的容器(包括上有儲物箱礦車的感測鐵軌)和某些其他方塊的變化(例如物品欄裡的物品發生變動)進行更新;偵測器還可以檢測某些方塊變化而進行更新。

以下為Java版中的方塊更新範圍:

下列紅石元件會產生二階毗鄰範圍的方塊更新:

控制桿的毗鄰以及它的附着的毗鄰(包括它的附着)

下列紅石元件產生的方塊更新範圍是其毗鄰和附着(或者指向)的毗鄰:

指向 及 指向的毗鄰
以下的紅石元件的更新範圍是指向及指向的毗鄰(除該元件本身位置):

下列紅石元件產生的方塊更新範圍是其毗鄰、其上方方塊的毗鄰以及下方方塊的毗鄰:

下列紅石元件產生的方塊更新是的範圍只有它的毗鄰:

下列方塊的狀態更改時不會引發方塊更新:

紅石刻[編輯 | 編輯原始碼]

紅石刻(Redstone tick)簡稱rt,也就是2遊戲刻(如果沒有卡頓等於0.1秒)。

紅石火把,中繼器以及啟動的紅石組件需要1刻或更多時間改變狀態,因此紅石刻曾被定義為Minecraft更新紅石元件狀態的最小時間單位,曾被玩家在紅石電路中廣泛使用。

電路體積[編輯 | 編輯原始碼]

通常使用用長×寬×高的格式(電路的外切長方體)描述用於處理信號的電路的體積,其中包括底層用於附着的方塊,不包括輸入信號或輸出信號的方塊或結構。單位為方塊(Block),簡稱b。

描述電路體積的另一種方法是忽略最下層支撐電路的那層方塊(例如位於下層紅石粉之下的方塊)。然而這種方法無法區分平面電路一格高的電路

電路特性[編輯 | 編輯原始碼]

根據不同的設計目標,您應當考慮一些常見的特性:

1格高電路
1格高電路只有1格,也就是說這種電路不能存在需要附着在下方方塊的元件(例如紅石線、紅石中繼器)。
1格寬電路
1格寬電路指至少1個橫向尺寸為1。也稱為單片電路。
平面電路
指的是可以直接建造在地平面,不需要層疊元件(不計用於支撐紅石元件的地平面)的電路。平面電路通常利於初學者理解與學習。
隱藏電路
指的是可以完全隱藏在一堵牆,或地板之下,或天花板之上的電路。這種電路尤其適合活塞門。
無延遲電路
指一接到輸入信號,能夠馬上輸出的零延遲電路。
無聲電路
指不會發出聲音的電路。這種電路不會有活塞、發射器、投擲器等會發出響聲的元件。此類電路適合陷阱、安靜環境以及需要減噪的電路的建造。
可堆疊電路
指同樣的電路可以一個直接疊在另一個的旁邊或上方的電路,疊放之後各個電路之間不會互相干擾。

可能還會有其他的設計目標,包括降低子電路延遲、減少昂貴元件消耗(例如比較器)與儘量減小設計尺寸等。

基本種類[編輯 | 編輯原始碼]

根據電路的原理及功能,國內玩家將其分為三大模塊和其他種類。

數字電路[編輯 | 編輯原始碼]

數字電路,簡稱數電,即通過遊戲所給的邏輯機制(或、非)來實現邏輯運算。

數字電路一般是基於二進制運算法則和邏輯運算來實現各種運算,從而實現各種複雜的計算機和計算器。

數字電路在現實中是一門學科,所以如果沒有基礎,數字電路這個領域是十分複雜而高深的。

由於數字電路裡實現各種複雜的數學運算多使用到加法器,所以數電圈裡有一句話:數電萬物皆可加。

數電相較於模電,速度較快,體積較大。

紅石模擬電路[編輯 | 編輯原始碼]

紅石模擬電路,即利用比較器的加減(加法模式用於比較,減法模式用於計算)和遊戲提供的運算機制(比較,減法)來對模擬信號的處理與運算。模擬電路是連續的信號而紅石模擬電路是離散的信號,所以和真正的模擬電路還是有區別的,不能混為一談。

紅石模擬電路主要分為弱信號模擬電路和強信號模擬電路。

由於紅石模擬電路裡實現各種複雜的數學運算多使用到比較器,所以模電圈裡有一句話:紅模萬物皆可減。

模電相較於數電,速度較慢,體積較小。

紅石弱信號模擬電路[編輯 | 編輯原始碼]

紅石弱信號模擬電路,簡稱弱模。

弱模是基於0~15的紅石模擬信號的處理與運算,運算規則一般基於16進制或10進制。

紅石強信號模擬電路[編輯 | 編輯原始碼]

紅石強信號模擬電路,簡稱強模。

比較器可以最大可以寄存2,147,483,647信號強度,而紅石線最大只能寄存0~15紅石強度。即強模是對比較器中的15~2,147,483,647信號強度的模擬信號進行的運算與處理。

機械電路[編輯 | 編輯原始碼]

機械電路,簡稱械電。

機械電路即利用活塞,黏性活塞等的種種特性,來實現方塊的推拉。

常見有高速械電和高壓械電。

高速械電[編輯 | 編輯原始碼]

只追求速度,不追求體積的機械電路。要求最大程度地提高速度。

通常結構複雜,但速度極快(比如0.15s開門的2x2無痕玻璃門)。

高壓械電[編輯 | 編輯原始碼]

只追求體積,不追求速度的機械電路。要求最大程度地減小體積。

通常結構較為簡單,十分精簡,但有時時序複雜,速度極慢(比如占體積760方塊的6x6活塞門,開關門共75分鐘)。

飛行器科技[編輯 | 編輯原始碼]

注意: 該科技至今沒有完全統一名稱。稱呼視個人以及不同研究組織而定。

飛行器科技,泛稱綠萌,又稱航械、史萊姆方塊技術。

脫胎於械電,利用活塞和史萊姆方塊/蜂蜜塊實現可單向或多向航行的機械,能用來移動幾乎所有本條目的電路,例如移動矢量炮、移動33門、移動CPU、移動樹廠等。

觀賞型[編輯 | 編輯原始碼]

該類別的飛行器經常擁有具美感的外形及內部布局,有時搭配着一些象徵性的武器。

技術型[編輯 | 編輯原始碼]

該類別的飛行器致力於彰顯其所蘊涵的技術高度,例如全艦數控倉、自訂化引擎、高精密火控、多向可控飛行,通常將其體積壓到極致。

實戰型[編輯 | 編輯原始碼]

該類別的飛行器注重其軍事潛力,往往會與「實戰」關聯。所搭載的模塊也以各式武器(如近戰炮、遠程炮、毀滅性電磁炮、潑灑誘導炮、轟炸單元、導彈、保護牆等)為主。

生存實用電路[編輯 | 編輯原始碼]

生存實用電路,簡稱生電。

主要特點是為生存服務,耗材少,穩定性強,多結合其他分支。

TNT大炮[編輯 | 編輯原始碼]

TNT大炮其實是對於TNT實體的研究與模型建立,炮膛設計等。

矢量炮[編輯 | 編輯原始碼]

矢量炮即利用正交分解,通過控制兩個互相垂直炮膛的TNT數量,來實現控制兩個互相垂直且作用於彈頭的同一點上的力,來實現「指哪打哪」的打擊效果。

如今,矢量炮的理論與炮體構架,TNT的理論等都已基本完善,因此現在矢量炮的重頭戲在於如何用紅石控制兩個互相垂直的炮膛的TNT數量,如何實現掃射等。

矢量炮的火控主要運用了數電和模電。

基本電路[編輯 | 編輯原始碼]

雖然建造電路的方法無窮無盡,但特定的電路建造樣式是比較固定的。下面的章節對一些電路進行了分類,每個章節有獨立的主條目用於描述具體的電路設計方案。

某些電路可能只能完成最簡單的控制功能,但你將逐漸能用此類簡單電路的組合組成複雜的、能夠滿足機械需要的大型電路。

脈衝電路[編輯 | 編輯原始碼]

某些電路需要特定長度的脈衝,其他電路用脈衝長度傳達特定信息。脈衝電路派上了用場。

在一個狀態穩定,另一個狀態不穩定的電路通常稱為單穩態電路(monostable circuit)。大多數脈衝電路屬於單穩態電路電路,因為它們的啟動態(非穩態)只能持續較短時間就回到穩定態。

  • 脈衝發生器
脈衝發生器產生特定長度的脈衝。
  • 脈衝限制器
脈衝限制器(又稱脈衝縮短器)可以縮短過長的脈衝。
  • 脈衝穩定器
脈衝穩定器(又稱脈衝延長器)可以延長過短的脈衝。
  • 脈衝延遲
脈衝延遲電路能夠為脈衝提供延遲。
  • 邊沿感應器
邊沿感應器在信號變化時:從0到1(「上升沿」感應器)或從1到0(「下降沿」感應器),或兩者均感應(「雙邊沿」感應器)。
  • 脈衝長度識別器
脈衝長度識別器能夠在輸入脈衝長度在某個範圍內時輸出信號。

時鐘電路[編輯 | 編輯原始碼]

時鐘電路為持續、重複提供特定長度脈衝的脈衝發生器。一些時鐘電路可以永久工作,另一些則可控。

從一次脈衝的開始到下一次脈衝的開始之間的時間長度被稱為時鐘電路的周期。在一個周期中,一次脈衝的長度與這個周期的總長度的比值叫做占空比

簡單的時鐘電路只有兩個等長的狀態(占空比為50%)。例如5刻啟動與5刻非啟動的時鐘被稱為5刻時鐘。

  • 中繼器時鐘
利用中繼器(鏈)獲得時鐘電路中必要的延遲的電路。通常需要紅石火把以獲得反相功能。
  • 漏斗時鐘
漏斗時鐘通過漏斗鏈循環傳遞物品,並通過紅石比較器偵測輸出。
  • 活塞時鐘
利用活塞對方塊的推拉完成電路的反相功能。
  • 其他時鐘
時鐘電路也可以基於陽光探測器礦車、掉落物品的自然消失、水的流動等。

傳輸電路[編輯 | 編輯原始碼]

向上縱向傳輸
向下縱向傳輸

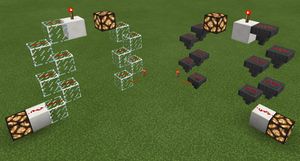

基岩版中的雙向垂直梯子

雖然橫向傳輸較為直接,但縱向傳輸有時具有更好的適應性與集成性。

紅石頭階梯

最簡單的縱向傳輸就是在斜向上的方塊上鋪設紅石線,或是使用2×2的螺旋結構等等。紅石頭階梯既能夠向上也能向下傳輸信號,無延遲,但占地龐大,每15個就需要中繼。

紅石梯子

因為螢光石塊、倒置階梯階梯上方能夠放置紅石線的同時不會隔斷紅石線,信號就能夠在2×1的「梯子」上縱向傳輸,但僅能向上傳輸,這也相當於一個縱向的二極管。紅石梯子占地小,無延遲,但每15個就需要中繼。在基岩版中,可以通過漏斗或玻璃形成1×2的梯式縱向雙向傳輸。

火把高塔

紅石火把能夠充能其上方的方塊並啟動毗鄰的紅石線,這樣,縱向傳輸便成為可能(向上與向下的設計不同)。無需中繼,占地小,但會引入不小的延遲。

偵測器和紅石粉

一個偵測器可以啟動上方或下方的紅石粉,因此可以實現縱向雙向傳輸。當偵測器面朝上或朝下的時候,在它的上面和下面放置紅石粉,就會產生一個脈衝,再在它的上面或下面再使用一個偵測器檢測這個脈衝並產生新的脈衝,重複這個模式意味着脈衝將被持續傳輸。

注釋:中繼器

「中繼」信號指的是將信號加強到15信號強度。最簡單的方法就是使用紅石中繼器,包括如下變種:

  1. 瞬時中繼器 在不引入延遲的情況下中繼信號。
  2. 雙向中繼器 可以從來回兩個方向中繼信號。

二極管[編輯 | 編輯原始碼]

「二極管」指只允許信號單向傳輸的電路,通常用於防止電路反向干擾引起的狀態改變或延遲紊亂,也可以用於防止大型電路中的線路彼此串擾。常用的二極管包括紅石中繼器紅石比較器、使用螢光石、階梯或半磚組成的紅石梯。

很多電路已經具有單向性,因為它們的輸出端不會接受輸入信號,例如以附着在方塊側面的紅石火把(非門)作為輸出的電路。

活塞鏈式傳輸[編輯 | 編輯原始碼]

事實上儘管活塞傳輸的耗材巨大,但它也有獨特的優勢:活塞頭收回是瞬間的,這可以大幅度提升效率,而採用大多數中繼器都有一定延誤。而且純活塞的電路一定防水,無需製造外殼,也不會因為推動而掉落,具有良好的可移動性。通常情況下,可以利用史萊姆方塊蜂蜜塊來延長可收回推動距離,末端一定要是紅石方塊或者活塞與門,也可以通過搭配紅石粉(14格超長活塞中繼器+14格紅石粉)製造出平均延誤傳遞正脈衝時為約0.54刻/格且傳遞負脈衝時為0刻的電路(正常14格紅石粉+1格紅石中繼器傳遞正負脈衝時都是約0.67刻/格)

但是半連接性是需要特別注意的問題。

陽光探測器傳輸(偽光纖)[編輯 | 編輯原始碼]

利用在晴天的白天太陽光無遮擋時恆為15級亮度,可以製造一種白天的長距離垂直傳輸裝置(其他方向難易度大、距離短)。

這樣,當陽光探測器在一個只有頂上開口的不透光柱子內時,頂部開口被活塞推動打開或關閉時,下面傳出信號(陽光探測器有明暗探測兩種模式)。

偽無線電傳輸[編輯 | 編輯原始碼]

利用一些單穩態BUD,當一定區塊範圍(Java版只能貼着啟動,所以沒有實用價值)內被放置部分紅石原件(如紅石火把)或者改變部分紅石原件狀態,則會破壞BUD的不穩定態,變成穩定態。有的還會自動重置。

實體傳輸(不建議)[編輯 | 編輯原始碼]

主要包括利用彈射(難以計算)、墜落、氣泡柱升降移動實體到感應位置,可以自帶復位(兩個單項的收發反向重合),通常距離越遠實體速度越快,不確定性大,多使用火焰彈,需要對遊戲內容有一定了解,所以不做詳細說明。


邏輯電路[編輯 | 編輯原始碼]

有時需要判斷輸入信號,經過一定的算法產生一個輸出。這類電路即為人們耳熟能詳的邏輯門(「門」只讓滿足「邏輯」的信號輸出)。

邏輯門輸出
顯示每個輸入A與B(綠色)的組合所對應的邏輯門的輸出(紅色)
A 對應語言表述
B
非A A為0嗎?
A或B 有輸入為1嗎?
A或非B 兩個輸入均為0嗎?
A與B 兩個輸入均為1嗎?
A與非B 有輸入為0嗎?
A異或B 兩個輸入不同嗎?
A同或B 兩個輸入相同嗎?
A蘊含B 如果A為1,B也為1嗎?
參見:教學/基本邏輯門
非門(即「反相器」)的輸入與輸出相反。
或門在任意一個輸入為1時,輸出為1。
或非門在任意一個輸入為1時,輸出為0。
與門在所有輸入都為1時,輸出為1。
與非門在所有輸入都為1時,輸出為0。
異或門在輸入不同時,輸出為1。
同或門在輸入相同時,輸出為1。
蘊含門僅當第一個輸入為1,第二個輸入為0時,輸出為0。

記憶電路[編輯 | 編輯原始碼]

與邏輯電路永遠反映輸入信號不同,記憶電路的輸出不單與輸入相關,還與「過去的輸入」相關。這樣能夠完成對電路過去狀態的「記憶」。在現實生活中的電子學中,鎖存器指對輸入信號的某個狀態產生反應的電路;觸發器指對輸入信號的變化產生反應的電路。

  • RS鎖存器
RS鎖存器有2個輸入。輸入端為S(Set改變狀態)端與R(Reset重置狀態)端:S端輸入一旦變成1,輸出就為1並保持;R端輸入一旦變成1,輸出就為0並保持。最簡單的RS鎖存器為知名的「RS或非鎖存器」,其為Minecraft最古老也是最常見的記憶電路。
  • T觸發器
T觸發器用於信號切換(類似控制桿)。T觸發器具有「時鐘」輸入端,輸入端滿足特定條件時,則翻轉輸出信號(1變為0,0變為1)。
有一些T觸發器是利用零刻活塞實現的,體積較小。但是數據的表示方式一旦疊加就有一點反人類(000,111,110,101......不過習慣就好)。
  • D觸發器
具有"data(數據)"輸入端與"clock(時鐘)"輸入端。輸入端滿足啟動條件時,輸出端會變成此刻數據輸入端相同的狀態。
  • JK觸發器
和RS鎖存器相似,但RS鎖存器不支持R端和S端同時為1,而JK觸發器在J端和K端同時為1時則翻轉輸出信號(1變為0,0變為1)。現實中用它來實現t觸發器和d觸發器,但在遊戲中用處不大。

還有很多記憶電路可供選擇。

雜項電路[編輯 | 編輯原始碼]

隨機信號發生器
隨機信號發生器能夠隨機產生無法預測的信號。一些隨機信號發生器利用了Minecraft的隨機特性(例如仙人掌生長或發射器對發射槽的選擇);另一些則採用數學上的偽隨機算法。
示波器
示波器為依次連接的中繼器鏈,據此能夠通過點亮的中繼器數量直觀地測量脈衝長度。
計數器
計數器(Counter)是用於記錄輸入脈衝數量的裝置,基本結構為級聯的邊沿觸髮型觸發器。
方塊更新感應器
參見:教學/方塊更新感應器
方塊更新感應器(Block Update Detector,縮寫為BUD)為能夠對方塊的變化產生反應的電路(例如石頭被挖掘,水變成冰,南瓜長出等等)。單穩態BUD通過產生脈衝作出反應,而T-BUD(雙穩態BUD)通過切換其輸出狀態作出反應。這些通常基於設備行為中的細微怪癖或故障;BUD的自復位通常依賴於活塞。偵測器也被認為是BUD的一種。
多輸入電路
多輸入電路能夠同時處理多個輸入並得出綜合輸出。此類電路是建造計算器、數字鐘與基本計算機的基石。
數據分配器與繼電器
數據分配器為邏輯門的高級形式之一,選擇端的輸入信號決定輸出端輸出與哪個輸入端的數據。

愛好者們還有很多更複雜的電路方案。

參見:教學/高級紅石電路

建造電路[編輯 | 編輯原始碼]

計劃[編輯 | 編輯原始碼]

建造紅石電路的第一步是確定電路能做些什麼。

  • 應該在哪裡控制整個電路?如何控制?
    • 電路是由玩家控制,生物移動控制或是其他控制方式?
  • 電路能夠實現什麼樣的功能?
    • 照明、推動方塊/生物、識別物品或其他?
  • 信號如何從控制端傳向機械?
    • 需要將多個來源產生的信號組合到一起嗎?

建造[編輯 | 編輯原始碼]

建造電路時使用特定的方塊組合是個不錯的習慣,以便於區分電路的範圍。常見的選擇有石磚木材混凝土羊毛(不同顏色的羊毛有利於你自己區分電路的不同部分)。

當在熔岩邊上建造電路時要特別小心。很多電路組件會在液體流過時被破壞。

建造電路以引爆TNT(陷阱或大炮)時要格外小心。建造中的電路可能會意外觸發TNT,因此強烈建議最後再放置TNT。例如,如果你將紅石火把放置在被充能的方塊上,它將不知道它應該關閉並且可以短暫地為電路提供信號,直到下一遊戲刻。在電路的其餘部分完成後放置TNT將有助於避免此類問題和元件本身的損壞。這也適用於可能通過這種動作意外啟動的電路的任何其他特徵(例如,在電路準備好之前啟動發射器)。

解決問題[編輯 | 編輯原始碼]

當電路出問題時,仔細檢查,嘗試尋找出問題的來源。

  • 你是否想從一個弱充能方塊引出電能?也許你需要紅石中繼器使其強充能,或者用紅石中繼器引出信號。
  • 你是否想讓電能穿過一個非實體方塊?用實體方塊代替它,或者繞道而行。
  • 你是否無意中建造了一個短路電路,使得本來應當啟動的紅石火把燒毀了?修正短路電路,並更新紅石火把的狀態。
  • 本不該啟動的電路部分是否錯誤啟動了?也許你不小心把不同部分的線路之間連了起來。
  • 活塞、發射器或投擲器的啟動方法是否錯誤?

壓縮[編輯 | 編輯原始碼]

電路正常工作後,考慮一下是否能夠提高電路的性能。

  • 你能讓電路反應更快(延遲更短)嗎?
    • 減少信號傳輸中不必要的元件數量,如會拖延時間的中繼器。
  • 你能讓電路更小嗎?
    • 你能使用更少的方塊嗎?
    • 你能縮短紅石線的長度嗎?
  • 你能讓電路更穩定嗎?
    • 電路在極短的脈衝下依然能正常工作嗎?
    • 電路在頻繁地啟動/非啟動交替下依然能正常工作嗎?
    • 當脈衝非常短時,電路是否仍然有效?
    • 當電路連續快速啟動和停用時,電路是否仍然有效?
  • Minecraft新版本的特性是否有助於提高電路的效率?
  • 電路噪聲能小一些嗎?
    • 能儘量少用發出聲音的方塊嗎?
  • 你能夠減少任何卡頓嗎?
    • 具有許多紅石元件的構造經常改變狀態,導致光、聲音或粒子頻繁發生變化,從而導致卡頓。
